Glasvezel connectoren: Reiniging van het eindvlak

Droge- en nat naar droge reiningsmethodes voor glasvezel connectoren

Glasvezel connectoren kunnen met meerdere methodes gereinigd worden. Deze methodes zijn hieronder weergegeven en per methode vindt u een uitgebreid stappenplan waarmee vervuiling in glasvezelnetwerken voorkomen kan worden.

• Droge reiniging met een Reelcleaner
• Droge reiniging met een tissue
• Droge reiniging door adapters heen
• Nat naar droge reiniging met een tissue

Benodigdheden

• Doekjes en oplosmiddelen
  • Bijvoorbeeld: alcohol 99,8% of Sticklers POC03 en tissues.
• Cassette reinigers
  • Bijvoorbeeld: Reelcleaner van NTT-AT
  • Bijvoorbeeld: HandiMate™ van Seikoh Giken
• Mechanische reinigers door adapters heen
  • Bijvoorbeeld: Seikoh Giken Ferrule Mate™

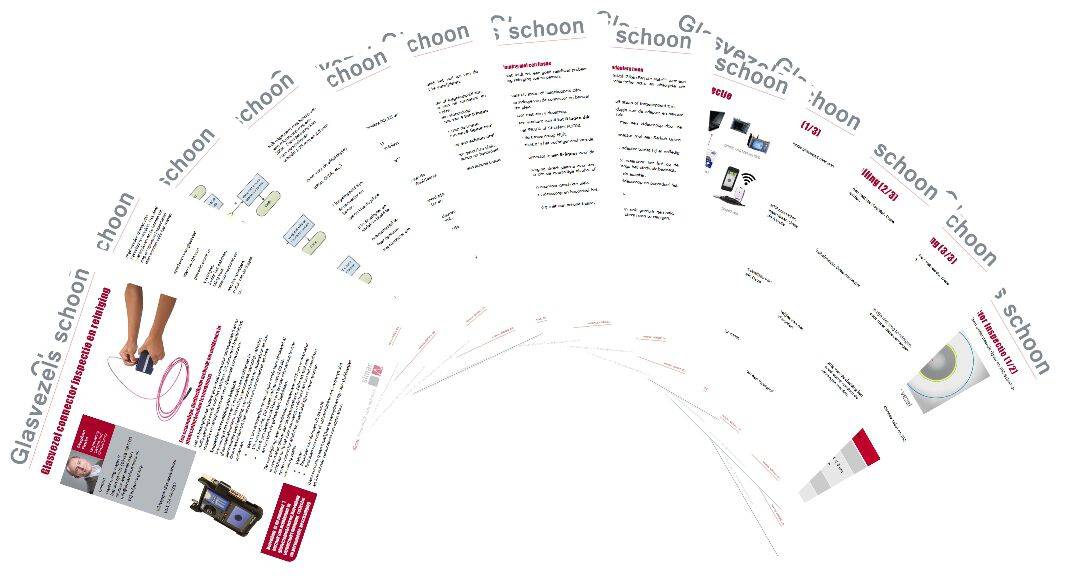

Bent u op zoek naar een training of wilt u meer weten over de inspectie en reinigingmethodes van glasvezelconnectoren? Download dan gratis aan de rechterzijde ons gedetailleerde kennisdocument!

Droge reiniging met een Reelcleaner

Een stoffen of papieren doek maakt het vuil los van de connector en houdt het vast. Ook het lint in een Reelcleaner is een voorbeeld van deze werking.

• Zorg ervoor dat lasers uit staan of losgekoppeld zijn.
• Verwijder het beschermdopje van de connector en bewaar deze op een geschikte plek.
• Inspecteer de connector met een videoscoop.
• Indien nodig reinig de connector met een Reelcleaner.
  • Druk de groene knop in waardoor het lint vrijkomt.
  • Druk de connectortip lichtjes op het lint.
  • Voor enkelvoudige, niet APC connectoren: draai de connector een kwartslag.
  • Voor APC connectoren, houd de reiniger onder dezelfde hoek als het eindvlak.
  • Trek de connector licht over het lint in de richting van de pijl.
• Laat de groene knop van de Reelcleaner los.
• Inspecteer opnieuw met een videoscoop en beoordeel het eindvlak.
• Herhaal dit proces indien nodig.

Let op: wrijf de connector niet heen en weer of tegen de richting van de pijl in over het lijnt. Hierdoor kan de connector vervuild of zelfs beschadigd raken.

Droge reiniging met een tissue

Een stoffen of papieren doek maakt het vuil los van de connector en houdt het vast om het te verwijderen.

• Zorg ervoor dat lasers uit staan of losgekoppeld zijn.
• Verwijder het beschermdopje van de connector en bewaar deze op een geschikte plek.
• Inspecteer de connector met een videoscoop.
• Vouw de tissue tot een vierkant van 4 tot 8 lagen dik
• Indien nodig reinig de connector met de tissue.
  • Beweeg de tip van de connector in een 8-figuur over de tissue.
  • Herhaal de 8-figuur beweging over een schoon deel van de tissue.
• Gooi de tissue weg op een daarvoor geschikte plek.
• Inspecteer opnieuw met een videoscoop en beoordeel het eindvlak.
• Herhaal dit proces indien nodig met een schone tissue.

Let op: maak de tissue niet vuil tijdens het vouwen met de handen of met het oppervlak waarop gevouwen wordt.

Droge reiniging door adapters heen

Het stoffen lint van een Seikoh Giken Ferrule Mate™ past een combinatie toe van mechanische actie en absorptie om vervuiling te verwijderen.

• Zorg ervoor dat lasers uit staan of losgekoppeld zijn.
• Verwijder het beschermdopje van de adapter en bewaar deze op een geschikte plek.
• Inspecteer de connector met een videoscoop door de adapterheen.
• Indien nodig reinig de connector met een Seikoh Giken Ferrule Mate™.
  • Druk de Ferrule Mate in de adapter totdat hij er volledig inzit.
  • Druk de Ferrule Mate door waardoor het lint op de connector gedrukt wordt en langs het eindvlak beweegt.
• Verwijder de Ferrule Mate uit de adapter.
• Inspecteer opnieuw met een videoscoop en beoordeel het eindvlak.
• Herhaal dit proces indien nodig.

Nat naar droge reiniging met een tissue

Als droge reiniging niet leidt tot een goed resultaat probeer dan een nat naar droog reiniging toe te passen.

• Zorg ervoor dat lasers uit staan of losgekoppeld zijn.
• Verwijder het beschermdopje van de connector en bewaar deze op een geschikte plek.
• Inspecteer de connector met een videoscoop.
• Vouw de tissue tot een vierkant van 4 tot 8 lagen dik
• Bevochtig de tissue met 99,8% of Sticklers POC03. Zorg dat een deel van de tissue droog blijft.
• Druk de connector voorzichtig in het vochtiger deel van de tissue.
  • Beweeg de tip van de connector in een 8-figuur over de tissue.
  • Herhaal de 8-figuur beweging direct daarna over een droog deel van de tissue om de overtollige alcohol of POC03 te verwijderen.
• Gooi de tissue weg op een daarvoor geschikte plek.
• Inspecteer opnieuw met een videoscoop en beoordeel het eindvlak.
• Herhaal dit proces indien nodig met een schone tissue.

Let op: bij gebruik van oplosmiddelen kan er een residu achterblijven dat moeilijk te verwijderen is als er onvoldoende droog wordt afgenomen. Zorg er tevens voor dat er bij female multifiber connectoren zoals MPO/MTP geen oplosmiddel in de pasgaten komt. Dit kan er uit komen bij het patchen en tussen de eindvlakken terechtkomen. Als laatste, gebruik bij het reinigen van E-2000 connectoren een reinigingstool en neem goed droog af. Dit om te voorkomen dat oplosmiddelen achter de afsluiter achterblijven.
