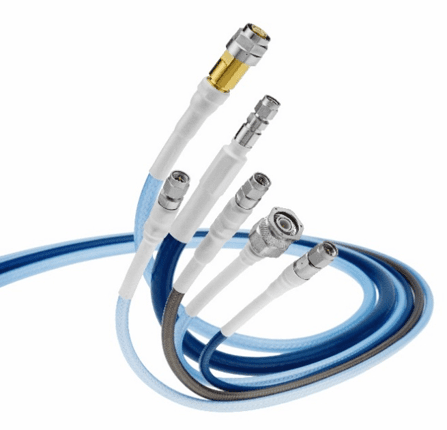

Microwave kabelassemblies voor test- en meetdoeleinden (3 – 70 GHz)

RF Microwave meetkabels

Bestaande coaxkabels op de markt hebben een geleider die bestaat uit een vaste of gevlochten kern. De keuze tussen deze twee coax kabels is altijd een afweging tussen een coaxkabel met een lager verlies (vaste kern) of een kabel met meer flexibiliteit (gevlochten kern). Of kiest u voor de voordelen van de massieve en de gevlochten draad in één product samengebracht: een laag verlies, fase stabiel en een flexibele binnenste geleider (kern) met een lange levensduur?

De coaxkabel met gevlochten kern veroorzaakt een hogere demping vergeleken met een coaxkabel met massieve kern. Het signaal stroomt alleen in de buitenste paar micrometers van de binnengeleider en daardoor is de af te leggen weg in de gevlochten kern langer dan in de massieve kern. Dit gedrag is meer uitgesproken met microgolven dan met laagfrequente signalen en het wordt het 'skin effect' genoemd. Daarnaast dragen de contactweerstanden tussen de afzonderlijke gevlochten draden ook bij aan een hogere demping.

Daarentegen hebben Microwave kabels met een massieve kern een grotere fase verschuiving dan kabels met een gevlochten kern. Dit geldt vooral voor kabeltypen met een diëlektrische diameter groter dan 2 mm; dan wordt de kabellengte iets verkort door de buigbewegingen, wat resulteert in een vervorming van de binnenste geleider. Dit leidt tot de faseverschuiving. Dit effect wordt veroorzaakt door interactie tussen de verschillende constructie-elementen van de kabel.

Om het beste van twee werelden te combineren heeft Huber+Suhner de voordelen van de massieve en de gevlochten draad in één product samengebracht: een laag verlies, fase stabiel en een flexibele binnenste geleider (kern) met een lange levensduur. Huber+Suhner noemt deze gepatenteerde techniek “Rotary Swaging”.

Het kennisdocument bevat de volgende onderdelen:
- Voor welke applicaties zijn deze assemblies geschikt?
- Coaxkabel met vaste of gevlochten kern kiezen?
- Rotary swaging: de voordelen van vaste en gevlochten kern in één kabel
- Welke assemblies met Rotary Swaging zijn beschikbaar?
